描述

注意：本开源产品禁止商业使用，源代码还有些问题后期会更新板子时上传。

PCB：https://oshwhub.com/xnzl/esp32c3-made-desktop-weather-clock

一、团队介绍

个人电子爱好者

二、名称

桌面天气时钟

三、设计摘要

一款使用的乐鑫ESP32C3开发的桌面天气时钟

主控芯片：乐鑫ESP32C3 4M

代码语音：合宙的luatos

主要功能：

1.web配网功能：首次使用打开手机连接wifi为XPZNIOT的WiFi，在手机浏览器输入192.168.4.1既可进入配网界面（初次配网前蓝灯闪烁，联网成功蓝灯常亮）；

2.当日实时天气：配网完成后会自动重启（获取天气时蓝灯闪烁，获取成功时蓝灯常亮），获取网络时间和当天实时天气（当前温度、最高最低温度、气压、温馨提示、实施时间、单日日期星期、空气质量、温度、湿度、定位等）；

3.日历功能：没啥好解释的；

4.信息功能：就一些作者信息什么的也没啥介绍的；

5.按键功能：有三个按键换页按键、重启按键、屏幕亮度按键；

6.蜂鸣器：目前只有点击按键有提示音；

7.led指示：通电红灯常亮、配网或是获取天气就是蓝灯闪烁提醒；

8.未来功能：闹钟、久坐提醒、工作提醒、时间整时播报、语音简单控制。

四、显示屏连接

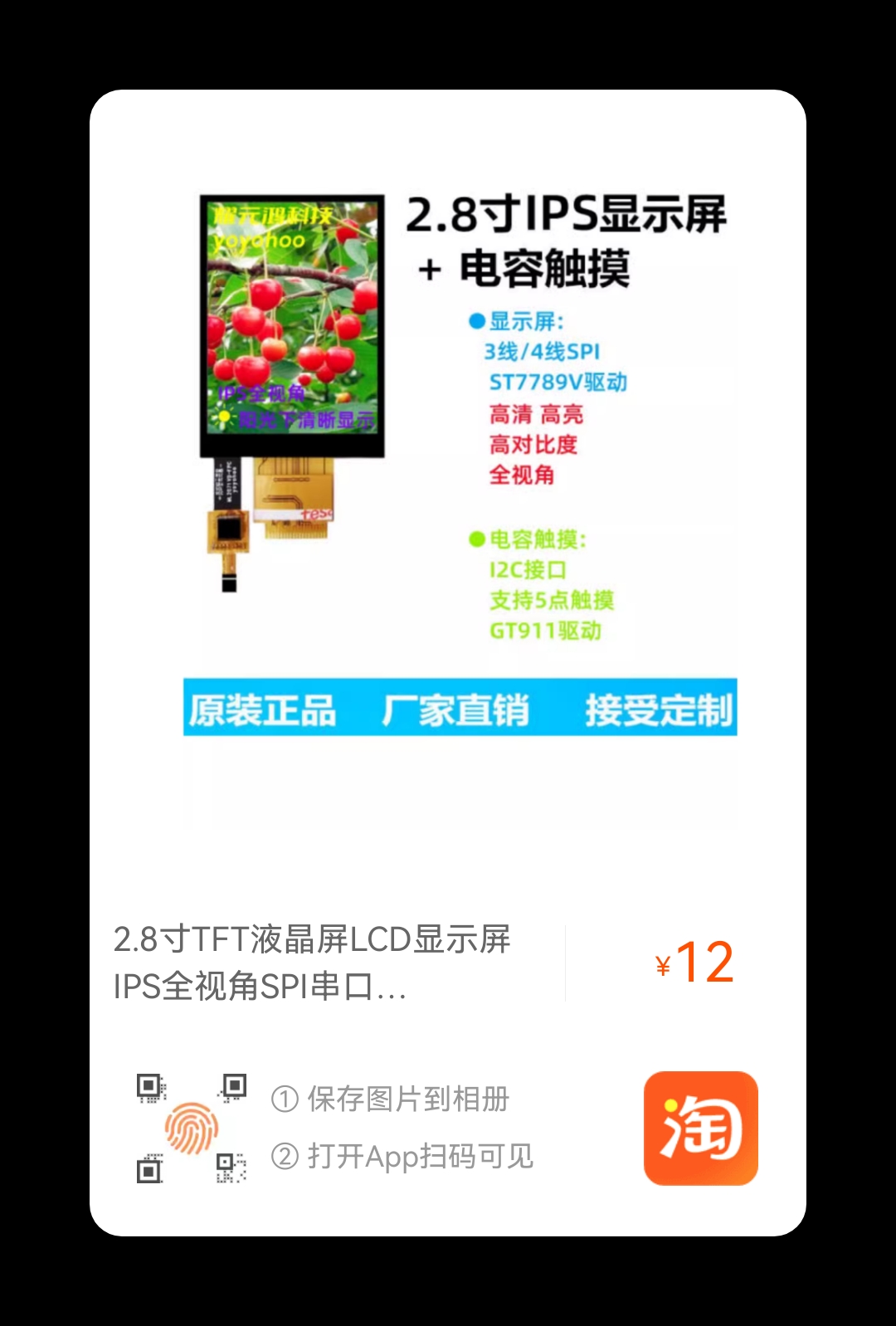

【淘宝】https://m.tb.cn/h.5BjuH1B9soo3rUL?tk=rErvWK4FErO CZ3458 「2.8寸TFT液晶屏LCD显示屏IPS全视角SPI串口屏ST7789电容屏18PIN」
点击链接直接打开 或者 淘宝搜索直接打开

五、代码及外壳文件

代码使用合宙的luatools导入下载到芯片即可（不会网上有教程）；

外壳仅供参考螺柱有问题可以自行修改；

具体的在附件中下载。

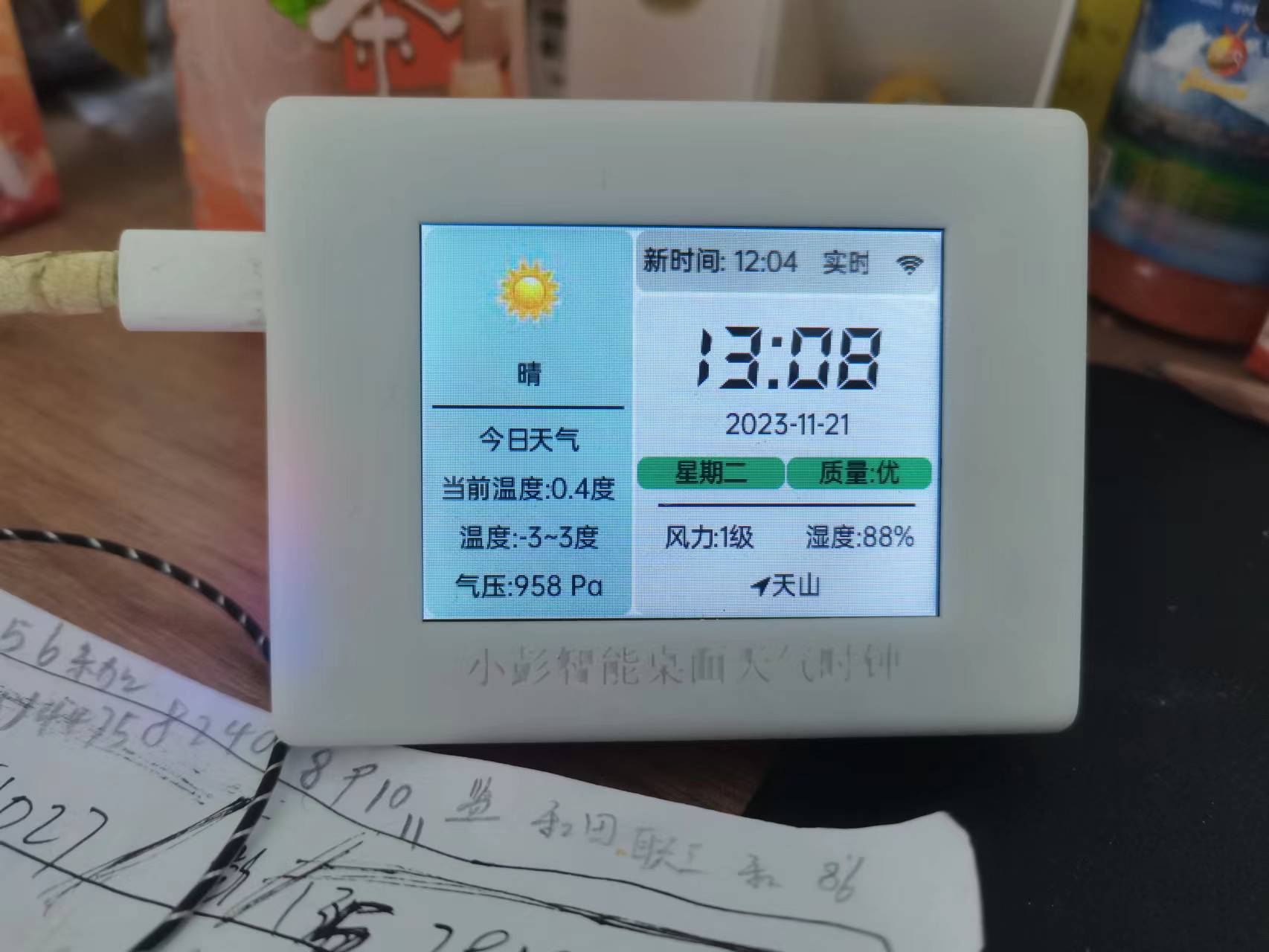

六、图片展示

七、视频展示

附件：

固件压缩包

xpzntq_1.0.2_LuatOS-SoC_V1007_ESP32C3_USB.zip

外壳压缩包

外壳.zip
